分享:1000 MW核電機組主蒸汽隔離閥基板塊螺栓裂紋分析

2022-07-08 10:32:31

摘 要:采用宏觀分析、化學成分分析、力學性能試驗、金相分析、斷口掃描電鏡及能譜分析等方 法,對某1000MW 核電機組進口主蒸汽隔離閥基板塊螺栓裂紋性質進行了分析.結果表明:螺栓 裂紋為鍛造(軋制)過程中形成的裂縫.

關鍵詞:核電;螺栓;鍛造裂縫

中圖分類號:TL48;TG142.23 文獻標志碼:B 文章編號:1001G4012(2018)08G0615G03

材料為 ASTM A193Gr.B7鋼的某核電機組進 口主蒸汽隔離閥基板塊螺栓,在檢修時發現端面存 在縱向裂紋,螺栓實測總長度為170mm,螺桿外徑 為19.0mm,螺栓頭外徑為28.5mm.螺栓服役環 境溫度約200 ℃,采用力矩扳手安裝,加載力矩為 447N??m.筆者對開裂螺栓進行了檢驗和分析,以查 明其裂紋產生原因,避免類似失效的再發生.

理化檢驗

1.1 宏觀分析

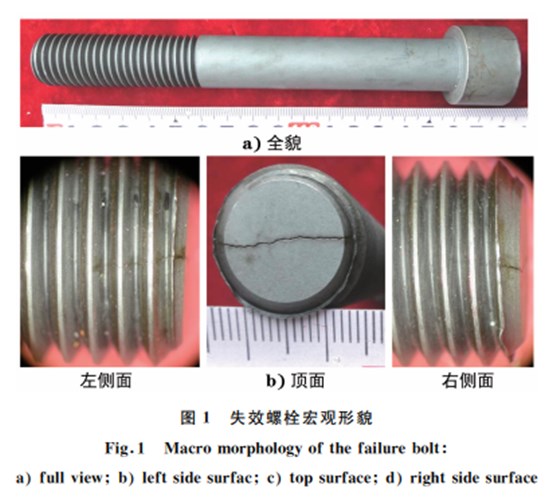

失效螺栓宏觀形貌見圖1,可見裂紋位于螺栓 螺紋端頂面,呈彎曲走向,且沿頂面中間縱向開裂, 裂紋在螺紋端兩側表面長度分別為8.1,6.9mm. 1.2 化學成分分析 對失效 螺 栓 取 樣 進 行 化 學 成 分 分 析,結 果 如 表1所示,可 見 各 元 素 含 量 均 符 合 ASTM A193/A193M -17 Standard Specificationfor AlloyG Steel and Stainless Steel Bolting for High TemperatureorHighPressureServiceandOther SpecialPurposeApplications對 B7合金鋼螺栓成 分的規定.

1000MW 核電機組主蒸汽隔離閥基板塊螺栓裂紋分析圖1

1000MW 核電機組主蒸汽隔離閥基板塊螺栓裂紋分析表1

1.3 力學性能試驗

在失效螺栓上制取1個拉伸試樣、1個硬度試 樣,分別進行拉伸和硬度試驗,結果見表2.可見螺 栓材料室溫下的規定塑性延伸強度、抗拉強度、斷后 伸長 率、斷 面 收 縮 率 和 維 氏 硬 度 均 符 合 ASTM A193/A193M-17對 B7合金鋼新螺栓的規定.


1.4 金相分析

分別在失 效 螺 栓 上 取 縱 向 和 橫 向 金 相 試 樣, 磨 制、拋光、化學侵蝕后在光學顯微鏡下觀察.由圖2可見:斷口源區附近存在少量二次裂紋,整個 裂紋面上均 存 在 一 層 全 脫 碳 層,全 脫 碳 層 的 顯 微 組織為鐵素 體;裂 紋 斷 口 頂 面 附 近 存 在 較 厚 的 氧 化物;螺栓顯微組織為回火馬氏體,且呈明顯的沿 螺栓軸向分 布 的 帶 狀 形 態,表 明 螺 栓 顯 微 組 織 雖 正常,但狀態不理想;螺栓基體顯微組織與斷口附 近顯微組織無明顯差異.
