緊固件脆性斷裂失效分析

2020-06-09 14:12:54

42CrMo鋼球頭銷脆性斷裂在使用過程中脆斷,斷口宏觀特征見圖7-62。

球銷脆性斷裂斷口形貌

圖7-62 球銷脆性斷裂斷口形貌

(2) 40Cr鋼內六角圓柱螺栓脆性斷裂

40Cr鋼內六角圓柱螺栓在使用中斷裂。斷裂部位于螺紋處,斷口無塑性變形,屬于脆性斷口,見圖7-63和圖7-64。

螺栓脆性斷裂形貌,螺栓脆性斷口形貌

圖7-63 螺栓脆性斷裂形貌 圖7-64螺栓脆性斷口形貌

(3)30CrMnSiA鋼六角螺栓氫脆斷裂

鍍鋅30CrMnSiA鋼六角頭螺栓裝配一天后斷裂,斷口平坦無塑性變形,含氫量為9.1ppm,根據含氫量判定為在應力作用下的氫脆延遲斷裂,見圖7-65。

螺栓氫脆斷裂形貌

圖7-65 螺栓氫脆斷裂形貌

(4) 20MnTiB鋼六角螺栓脆性斷裂

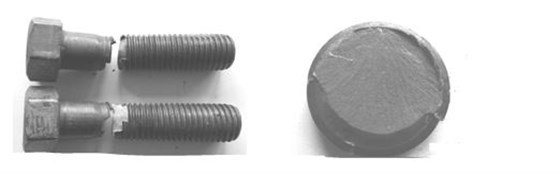

20MnTiB鋼螺栓安裝一段時間后頭桿結合處發生斷裂,斷口附近無明顯塑性變形,斷面呈深灰色,有明顯放射花樣,見圖7-66和圖7-67。

螺栓脆性斷裂形貌,螺栓脆性斷口形貌

圖7-66 螺栓脆性斷裂形貌 圖7-67 螺栓脆性斷口形貌

(5)65Mn鋼彈性墊圈脆性斷裂

65Mn鋼墊圈在使用過程中斷裂,無塑變,斷口平齊光亮,斷裂形貌見圖7-68。

墊圈脆性斷裂形貌

圖7-68墊圈脆性斷裂形貌

(6) 65Mn鋼波形墊圈脆性斷裂

65Mn波形墊圈鋼在使用中斷裂。整個墊圈斷裂成幾段,斷裂部位均為墊圈的波峰和波谷部分,波形墊圈安裝處于壓平狀態時,波峰或波谷的凹面受拉應力作用斷裂,斷口均無明顯塑性變形,呈脆性斷裂特征,見圖7-69。

墊圈脆性斷裂形貌

圖7-69 墊圈脆性斷裂形貌

(7)35CrMo鋼六角頭脆性斷裂

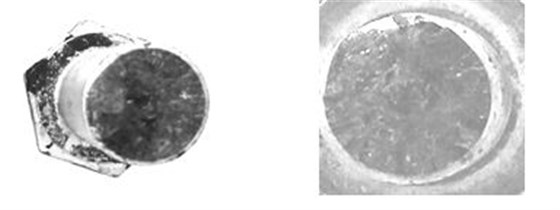

鍍鋅螺栓安裝后在桿部與螺紋連接處斷裂,無塑性變形,脆性斷裂,見圖7-70和圖7-71。

螺栓脆性斷裂形貌, 脆性斷口形貌

圖7-70螺栓脆性斷裂形貌 圖7-71 脆性斷口形貌

(8)40Cr鋼螺栓脆性斷裂

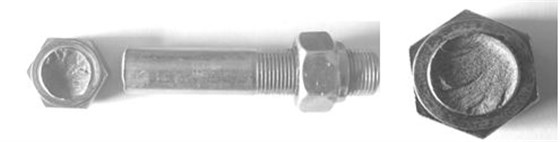

40Cr鋼六角頭螺栓螺栓安裝一段時間后斷裂。斷口位于頭部下圓角,未見明顯塑性變形,斷面呈灰色,為脆斷特征,見圖7-72和圖7-73。

螺栓脆性斷裂形貌

圖7-72 螺栓脆性斷裂形貌 圖7-73 螺栓脆性斷口形貌

(9)12.9級六角頭脆性斷裂

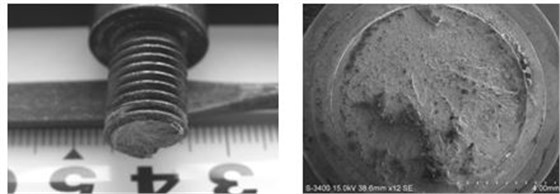

12.9級六角頭螺栓安裝后在螺紋收尾的螺紋牙底斷裂,斷口附近無塑性變形,斷面粗糙,存在放射棱線,且均收斂于螺栓近表面處,斷裂位置和宏觀斷口形貌分別見圖7-74和圖7-75。宏觀形貌具有氫脆斷口特征,但判定是否是氫脆斷裂,還要進行斷口微觀特征、氫含量測定以及受力等綜合分析后才能確定。

螺栓脆性斷裂形貌

圖7-74 螺栓脆性斷裂形貌 圖7-75 脆性斷口形貌

(10)35CrMo鋼固定螺栓脆性斷裂

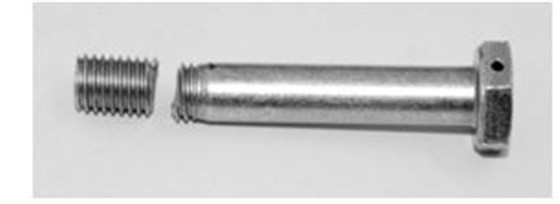

電鍍35CrMo鋼固定六角螺栓使用中于螺紋處斷裂,斷口無塑性變形,見圖7-76 。

35CrMo螺栓脆性斷裂形貌

圖7-76 35CrMo螺栓脆性斷裂形貌

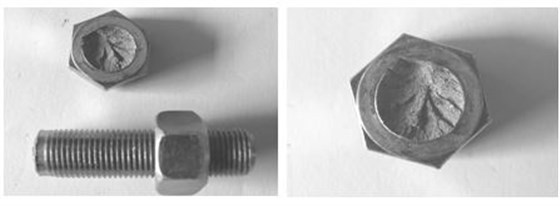

(11)42CrMo鋼六角頭螺栓脆性斷裂

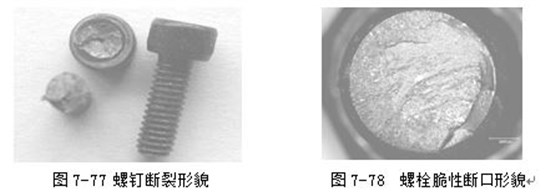

42CrMo鋼六角頭螺栓螺紋處斷裂,斷口平直,結構粗糙,附近無宏觀塑性變形,斷面呈深灰色和多個銀白色亮區,為典型脆性斷裂,見圖7-77和圖7-78。

螺釘斷裂形貌 ,螺栓脆性斷口形貌

(12)35CrMo鋼六角頭螺栓脆性斷裂

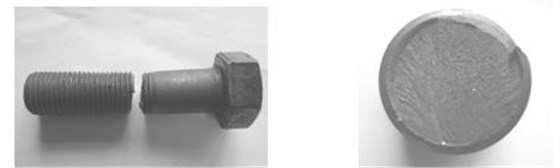

12.9級35CrMo鋼六角頭螺栓使用中斷裂。螺栓無明顯塑性變形,斷面粗糙,存在放射條紋,斷裂位于螺紋收尾下方第一扣牙底,存在一明顯扇形區域,為裂紋起源位置,螺栓為脆性斷裂,斷口為脆性斷口,見圖7-79和圖7-80。

螺栓斷裂形貌

圖7-79 螺栓斷裂形貌 圖7-80螺栓斷口形貌

(13)ML30CrMnSiA鋼螺釘釘頭部斷裂

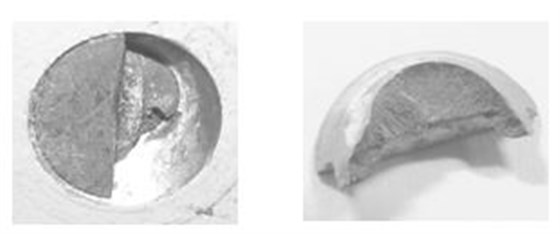

熱處理后鍍鋅螺釘裝配時頭部斷裂脫落,呈脆性宏觀斷口,見圖7-81和圖7-82。

螺釘頭斷裂形貌

圖 7-81螺釘頭斷裂形貌 圖 7-82螺釘頭斷口形貌
