（1）緊固件螺栓的不合格流線

高強度螺栓都要求鐓制成型，鐓制成型后的流線檢查,要求流線沿螺栓鐓制成型后的外形分布，頭下支撐面上的流線不被切斷。不合格流線見A、B、C。

A. 40Cr螺栓頭部不合格流線形貌

螺栓成型后檢查發現，螺栓頭部流線不合格。

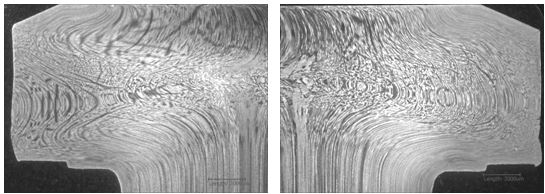

造成頭部流線不合格的原因是螺栓成型工藝不當。不合格頭部流線如下：六方頭左邊，頭部流線不沿外形分布，見圖 8-105；

六方頭右邊，頭部變形中心部位流線斷開不連續，見圖 8-106。

    圖 8-105不合格的流線形貌               圖 8-106 不合格的流線形貌

B. 35K螺栓頭部R處鍛造折疊裂紋

螺栓鍛造工藝不當，造成頭桿R處產生折疊裂紋，折疊裂紋見圖 8-107。

                 圖8-107  螺栓頭下R處折疊裂紋

C. 42CrMo螺栓頭部鍛造不合格流線形貌

螺栓鍛造工藝不當造成流線不合格，流線多處斷開，不沿外形分布，不合格流線低倍形貌，見圖 8-108。

圖8-108 螺栓頭部不合格流線

(2)  35鋼六角螺栓頭部裂紋的低倍缺陷

35鋼六角頭螺栓頭部成型時，因成型工藝不當造成頭部裂紋，見圖8-109.

      圖8-109   頭部裂紋缺陷

（3） GH2036高溫合金螺母的低倍粗晶組織

GH2036高溫合金螺母因熱處理工藝不當，熱處理固溶時間過長，使螺母局部晶粒長大，低倍粗晶組織見圖8-110。

圖8-110 螺母局部粗晶

（4）螺栓原材料疏松缺陷

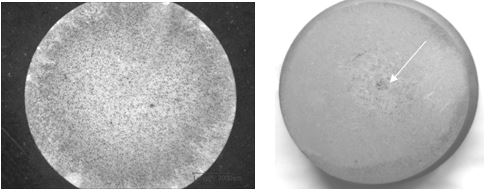

螺栓橫截面低倍檢查疏松缺陷，根據GB/T 1979-2001《結構鋼低倍組織缺陷評級圖》，疏松缺陷評定為一般疏松1級，見圖7-111。

（5）螺栓原材料殘余縮孔缺陷

螺栓金相檢查發現中心疏松缺陷，橫截面試樣上中心有較大孔洞，為原材料殘余縮孔，見圖8-112。

圖8-111  疏松缺陷                     圖8-112 殘余縮孔缺陷
