10.9級六角頭螺栓，規格為M16×1.5×60，表面電鍍鋅處理，呈黃色。該螺栓為汽車方向機支架螺栓，在安裝運行一段時間后斷裂。

螺栓斷裂件自螺栓頭下圓角處斷裂，如圖12-59所示。

螺栓斷口處未見明顯塑性變形和機械擦傷，但支撐面有摩擦痕跡；宏觀觀察斷口表面，其斷口結構較粗糙呈顆粒狀，色澤偏亮灰色，局部區域已被銹蝕，如圖12-60所示。

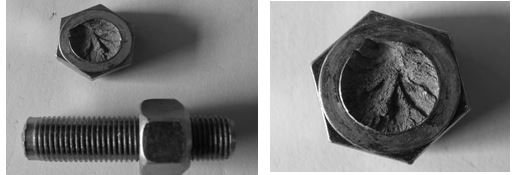

圖12-59 斷裂件宏觀形貌               圖12 -60斷口宏觀形貌

（1）微觀分析

螺栓斷口用超聲波清洗后掃描電鏡觀察，斷口低倍形貌見圖12-61。

斷口裂紋的起源處為沿晶斷裂，斷口呈冰糖狀斷口，斷口晶面平坦，沒有明顯的附著物，伴有白亮的不規則細亮條紋和二次裂紋，局部可見雞爪痕，如圖12-62所示；斷口的擴展區為準解理形貌伴有少量韌窩，如圖12-63所示。

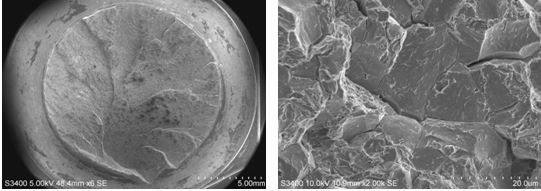

圖12-61  斷口低倍形貌                 圖12-62  裂紋起源處微觀形貌

                   圖12-63   擴展區斷口微觀形貌。

（2）化學成分分析

采用光譜儀對斷裂螺栓進行成分檢測，檢測結果符合《GB/T3077- 1999》標準對20MnTiB鋼成分要求，

（3）硬度檢測

將螺栓斷口附近截下進行硬度梯度試驗。硬度梯度試驗是橫向從螺栓表面開始沿軸向打維氏硬度，表面硬度450HV，沿橫截面方向向內的硬度逐漸降低，心部硬度為380HV。

（4）金相檢查

螺栓斷口附近取樣制成金相試樣，金相組織為回火索氏體組織，如圖12-64所示；螺栓表面有0.18mm左右的滲碳層，如圖12-65所示。

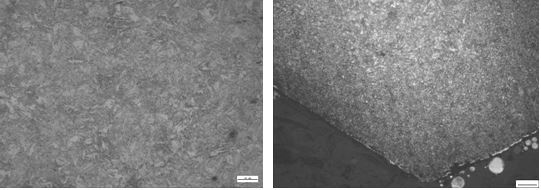

圖12-64 斷裂螺栓金相組織                圖12-65 螺紋表面滲碳組織

（5）氫含量的測定

在螺栓斷口附近和螺栓心部取樣進行氫含量測定，測氫儀測定氫含量結果：

斷口附近氫含量14.1 ppm，心部氫含量5.2 ppm。

故障螺栓的化學成分滿足《GB/T3077-1999》標準的要求；硬度梯度試驗表明螺栓表面硬度高，為450HV，心部硬度為380HV，說明螺栓存在表層硬化現象，金相組織檢查，螺栓表面表面有滲碳層，所以，螺栓表面硬度比心部高的多。

氫含量檢測，螺栓斷口附近表面氫含量相當高。

該螺栓為10.9級高強度螺栓，通常高強度的材料比強度等級低的材料氫脆敏感性大，裂紋擴展速率也大。而螺栓表面由于滲碳層的存在，使得螺栓表面硬度高塑性差。在斷裂件中測得的氫含量高達14.1ppm，為氫脆斷裂的發生提供了條件。

螺栓斷口沒有明顯的塑性變形，微觀形貌中的冰糖塊晶粒形狀，以及晶面上的雞爪痕等是氫脆的典型形貌。

該螺栓在制造過程中經過了酸洗和電鍍鋅，螺栓在這兩道工藝過程中造成較多的氫滲入，在后期處理中，滲入螺栓的氫沒有完全去除，而且氫滯留在螺栓內的氫含量較高。在應力的作用下較高氫含量的氫容易向應力集中的部位聚集，應力集中處產生微裂紋，在應力和氫的共同作用下裂紋擴展，螺栓開裂最后斷裂失效。

根據以上分析，可以得出如下結論與啟示：

（1）螺栓的斷裂性質是氫致脆性斷裂。

（2）螺栓熱處理滲碳使表面硬度增高，也使螺栓脆性增加。

（3）螺栓在酸洗和電鍍鋅時有氫滲入，滲氫后沒有及時除氫，造成螺栓存在氫脆危險性。

（4） 螺栓在熱處理時不要人為滲碳，一定要按工藝進行熱處理防止?jié)B碳和脫碳。

（5）高強度螺栓最好不要進行酸洗和電鍍鋅，可采用吹砂、清洗后熱浸鋅，防止氫滲入。

（6）高強度螺栓一定要防止酸洗；如果要鍍鋅，最好采用吹砂或其他清洗方法，電鍍鋅后一定要及時除氫。
