国产成人无码av,亚洲综合久久日日躁综合,激情人妻另类人妻伦,麻豆亚洲AV成人无码久久精品

您可能還在搜: 無損檢測緊固件檢測軸承檢測浙江綜合實驗機構(gòu)

社會關(guān)注

螺栓螺釘滲碳組織檢測

返回列表 來源:國檢檢測 查看手機網(wǎng)址
掃一掃!螺栓螺釘滲碳組織檢測掃一掃!
瀏覽:- 發(fā)布日期:2020-06-10 13:28:10【

緊固件的螺栓(釘)在工程上不提倡滲碳處理,大多數(shù)標(biāo)準(zhǔn)都不允許滲碳處理。但對于高強度緊固件螺栓(釘)滲碳,處理時一定要按工藝進行,脫碳后不容許滲碳處理補救。生產(chǎn)中經(jīng)常遇到螺栓因原材料脫碳或熱處理不當(dāng)造成脫碳現(xiàn)象,造成螺栓表面硬度較低,從而進行補碳處理。滲碳后的螺栓解決了表面硬度低的問題,但使螺栓綜合性能和使用性能降低,在工藝上是不允許的。

1) 35鋼螺釘碳后滲碳組織

螺釘脫碳后硬度低,進行滲碳處理補救,螺釘成品螺紋處有4種組織;從外向內(nèi)分別為鍍層、滲碳層、脫碳層及基體等組織,見圖8-11。

2) 35K鋼螺紋表面滲碳層組織

由于35K螺栓表面硬度低,對螺栓采用了滲碳處理,滲碳后的螺紋滲碳層組織,基體為灰色,螺紋表面滲碳層為灰黑色,螺紋右側(cè)表面的白色為制樣腐蝕不好造成,見圖8-12。

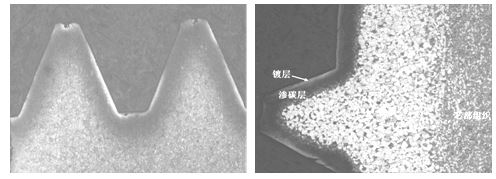

螺紋滲碳層組織 50× 脫碳螺釘滲碳后的表層組織

圖8-12螺紋滲碳層組織  50×       圖8-11   脫碳螺釘滲碳后的表層組織

3) 40Cr鋼螺栓表面滲碳層組織

40Cr鋼螺栓表硬度低,采用滲碳處理,基體為灰色,螺栓表面滲碳層為灰黑色,滲碳層組織見圖8-13。

4) 20墊圈滲碳組織

墊圈因硬度低進行滲碳處理,滲碳處理后的滲碳組織見圖8-14。

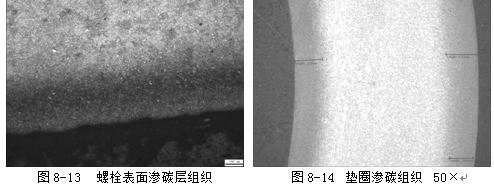

圖8-13   螺栓表面滲碳層組織             圖8-14  墊圈滲碳組織  50×

墊圈因硬度低進行滲碳處理,滲碳處理后的滲碳組織見圖

5) 40Cr螺栓螺紋處和桿部滲碳層組織與裂紋缺陷

螺栓熱處理后發(fā)現(xiàn)脫碳進行滲碳處理,滲碳處理后對螺栓的桿部和螺紋檢查發(fā)現(xiàn):

桿部表面組織為基體組織+滲碳層,滲層內(nèi)有較多微裂紋。螺紋處表面組織為基體組織+滲碳層,牙頂和牙側(cè)有微裂紋。造成微裂紋的原因可能是在滲碳淬火冷卻中操作不當(dāng)而產(chǎn)生的缺陷。桿部為基體組織+滲碳層及微裂紋,見圖8-15,螺紋處為基體組織+滲碳層及微裂紋,見圖8-16。

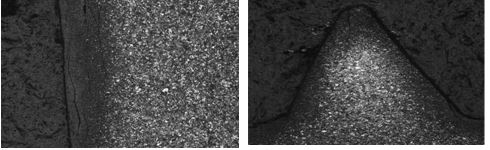

桿部基體組織+滲碳層組織及微裂紋螺紋組織+滲碳層組織及微裂紋50×

圖8-15桿部基體組織+滲碳層組織及微裂紋圖8-16螺紋組織+層組織及微裂紋50×

微信關(guān)注圖

推薦閱讀

    【本文標(biāo)簽】:
    【責(zé)任編輯】:國檢檢測版權(quán)所有:轉(zhuǎn)載請注明出處
    關(guān)閉
    亚洲在线视频| 免费成人在线视频| 亚洲中文字幕乱码熟女在线| 老头把我添高潮了a片| 色婷婷综合久久久中文字幕| 无人区码一码二码三码是什么| 孕妇滴着奶水做着爱a| 国产三级在线观看播放 | 99麻豆久久久国产精品免费 | av天堂午夜精品蜜臀av| 人妻无码中文字幕免费视频蜜桃 | 偷拍真实夫妇作爱视频| 日韩色欲人妻无码精品av| 日本人妻丰满熟妇久久久久久| 吸咬奶头狂揉60分钟视频| 亚洲美女高潮久久久久| 久久久久久亚洲精品不卡| 深夜爽爽动态图无遮无挡| 小悔的性荡生活| 久激情内射婷内射蜜桃| 奶涨边摸边做爰爽别停快点文| 亚洲gv猛男gv无码男同网站| 亚洲欧洲日产国码无码久久99| 汤芳人体艺术| 国产在线精品成人一区二区三区| 国产精品视频第一区二区三区| 无码人妻精品一区二区三区蜜桃| 亚洲精品无码久久一线| 少爷湿润粗大跪趴含bl| 国精产品一区一区三区糖心| 永久免费av网站| 久久婷婷五月综合色丁香| 强行挺进美艳老师的后臀| 娇妻借朋友高h繁交h| 扒开粉嫩细缝喷白浆sex| 亚洲va中文字幕无码久久| 国产女厕所盗摄老师厕所嘘嘘| 亚洲AV乱码一区二区三区林ゆな | 宝贝把腿张得大一点就不痛了| 久久久久国产一区二区三区 | 日本真人大尺度做爰|
