国产成人无码av,亚洲综合久久日日躁综合,激情人妻另类人妻伦,麻豆亚洲AV成人无码久久精品

國檢檢測歡迎您!

微信公眾號|騰訊微博|網站地圖

您可能還在搜: 無損檢測緊固件檢測軸承檢測浙江綜合實驗機構

社會關注

熱處理螺栓斷口形貌金相分析

返回列表 來源:國檢檢測 查看手機網址
掃一掃!熱處理螺栓斷口形貌金相分析掃一掃!
瀏覽:- 發(fā)布日期:2020-07-31 15:35:08【

(1)GH141高溫合金螺栓早期斷裂斷口形貌

螺栓熱處理之后進行拉力試驗時發(fā)生早期斷裂,試驗不合格。電鏡掃描斷口有沿晶斷裂與二次裂紋,晶界平直,晶界加寬,晶界有脆性相析出,使螺栓早期斷裂,見圖9-87、圖9-88、圖9-89、圖9-90和圖9-91。

圖9-87斷口的宏觀電鏡組織


圖9-87斷口的宏觀電鏡組織

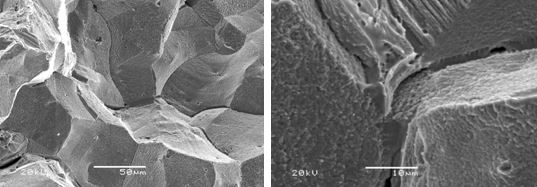

圖9-88 沿晶斷口與二次裂紋形貌 圖9-89 (圖9-88)局部放大

圖9-88  沿晶斷口與二次裂紋形貌       圖9-89 (圖9-88)局部放大

圖9-90沿晶斷口與二次裂紋形貌圖9-91(圖9-90)局部放大

圖9-90沿晶斷口與二次裂紋形貌        圖9-91(圖9-90)局部放大

(2) GH141高溫合金螺栓沿晶開裂斷口的形貌

螺栓斷裂斷口呈沿晶開裂特征,原因是熱處理操作不當,使螺栓在時效時晶界析出脆性相,弱化了晶界,造成螺栓在應力作用下沿晶開裂,見圖9-92和9-93。

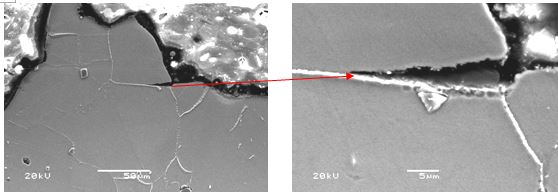

圖9-92 螺栓沿晶開裂的形貌 圖9-93 沿晶開裂放大

圖9-92  螺栓沿晶開裂的形貌            圖9-93 沿晶開裂放大

微信關注圖


關閉
把朕的龙精含着h太子妃| 精品久久久久久中文字幕大豆网| 亚洲av日韩av永久无码久久| 无人高清视频完整版在线观看| 黃色a片三級三級三級| 寡妇张开腿让黑人捅爽| 国产人妻久久精品一区二区三区 | 国产成人啪精品视频免费软件| 强行扒开双腿猛烈进入免费版| 苍井空波多野结衣aa片| 帅气体育生GARY网站| 中文字幕人成人乱码亚洲影| 浴室高潮bd在线观看| 亚洲日韩av在线观看| 污污污www精品国产网站| 久久精品一区二区三区中文字幕 | 艳妇荡女欲乱a片在线观看| 抱着h不拔出来h| 亚洲第一无码XXXXXX| 午夜精品久久久久久毛片 | 亚洲av片不卡无码久久蜜芽| 亚洲一区av无码少妇电影| 亚洲av成人精品一区二区三区| 初爱视频教程| a级毛片在线观看| 丝袜美腿一区二区三区| 被三个老头捆着躁我一个爽文| 局长含着秘书的小奶头| 日韩精品人妻系列无码专区免费 | 欧美日韩免费做爰大片人| 黑人40厘米全部进去a片| 国产草草影院ccyycom| 国产精品人人做人人爽人人添 | 国产精品久久久久久岛| 久久久无码人妻精品无码| 我控制不住我想要你| 韩国三级中文字幕hd久久精品 | 成在人线av无码免费| 女人十八片毛片免费视频| 日韩AV无码久久一区二区| 亚洲AV无码一区二区一二区|
