特種成品螺母熱處理后金相組織分析
（1）1Cr11Ni2W2MoV螺母成品見(jiàn)圖6-37
圖6-37 螺母成品形貌
(2) 螺母熱處理后的金相組織

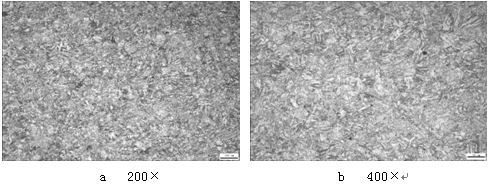

1Cr11Ni2W2MoV螺母調(diào)質(zhì)金相組織為回火索氏體組織，見(jiàn)圖6-38。
圖6-38 1Cr11Ni2W2MoV螺母淬回火金相組織
1Cr11Ni2W2MoV螺母熱處理工藝：
淬火：真空油淬爐 1000℃ 85 min 淬火
回火：真空回火爐 580℃ 2 h 回火
下一篇：高溫合金12角螺栓金相分析
上一篇：成品圓柱銷熱處理金相分析
“推薦閱讀”
【本文標(biāo)簽】：成品螺母熱處理后金相分析 第三方檢測(cè)機(jī)構(gòu) 國(guó)檢檢測(cè)
【責(zé)任編輯】：國(guó)檢檢測(cè)版權(quán)所有：轉(zhuǎn)載請(qǐng)注明出處
【責(zé)任編輯】：國(guó)檢檢測(cè)版權(quán)所有：轉(zhuǎn)載請(qǐng)注明出處
浙公網(wǎng)安備 33042402000106號(hào)
