国产成人无码av,亚洲综合久久日日躁综合,激情人妻另类人妻伦,麻豆亚洲AV成人无码久久精品

國檢檢測歡迎您!

微信公眾號|騰訊微博|網(wǎng)站地圖

您可能還在搜: 無損檢測緊固件檢測軸承檢測浙江綜合實(shí)驗(yàn)機(jī)構(gòu)

社會關(guān)注

特種鋼螺栓斷裂分析

返回列表 來源:國檢檢測 查看手機(jī)網(wǎng)址
掃一掃!特種鋼螺栓斷裂分析掃一掃!
瀏覽:- 發(fā)布日期:2020-07-29 14:31:28【

六方螺栓,材質(zhì)為35CrMo,強(qiáng)度級別為10.9級,規(guī)格為M30,表面鍍鋅,在安裝時(shí)斷裂。

試驗(yàn)過程與結(jié)果

斷裂螺栓于螺紋收尾的桿部與螺紋連接處發(fā)生斷裂。斷裂件宏觀形貌見圖13-113。

圖13-113 斷裂螺栓形貌

圖13-113   斷裂形貌

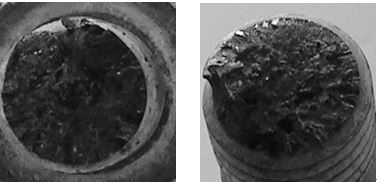

螺栓斷裂之后斷口沒有受到有效保護(hù),腐蝕較嚴(yán)重,桿部斷口宏觀形貌,見圖13-114;螺紋部分的斷口宏觀形貌,見圖13-115。

圖13-114 桿部斷口形貌 圖13-115 螺紋部分?jǐn)嗫谛蚊? />
</p>
<p style= 圖13-114 桿部斷口形貌        圖13-115  螺紋部分?jǐn)嗫谛蚊?

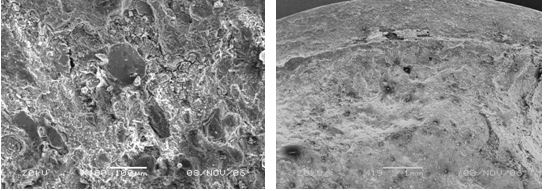

掃描電鏡觀察,斷口粗糙,裂紋源區(qū)位于斷口的外周邊,周邊存在眾多的臺階花樣,表明斷裂起始位置屬多源性,斷口心部微觀形貌為解理和準(zhǔn)解理,斷口均屬脆性斷口。

斷口心部微觀形貌,見圖13-116;

斷口邊沿微觀形貌,見圖13-117。

圖13-116 斷口心部微觀形貌 圖13-117 斷口邊沿微觀形貌,

圖13-116 斷口心部微觀形貌           圖13-117  斷口邊沿微觀形貌,

金相組織檢查,取斷裂螺栓制成橫向金相試樣和縱向金相試樣,進(jìn)行檢查,采用不同的放大倍數(shù)觀察,組織均粗大,為粗大的回火索氏體。

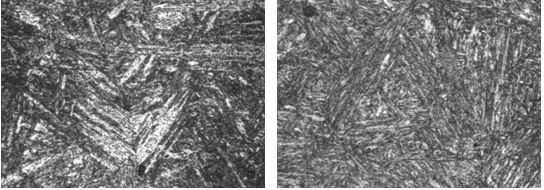

橫向金相試樣的心部和邊緣進(jìn)行組織,見圖13-118、圖13-119。

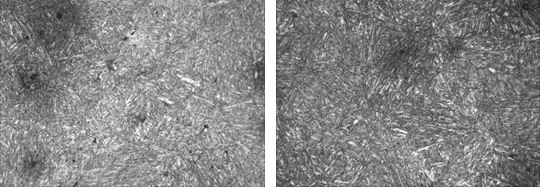

縱向金相試樣的心部和邊緣進(jìn)行組織,見圖13-120、圖13-121。

圖13-118 心部金相組織 500× 圖13-119 邊緣金相組織 500×

圖13-118  心部金相組織  500×       圖13-119 邊緣金相組織  500×

圖13-120 心部金相組織 100× 圖13-121 邊緣金相組織 100×

圖13-120 心部金相組織  100×       圖13-121  邊緣金相組織  100×

斷裂螺栓經(jīng)化學(xué)成份分析,分析結(jié)果,材料為35CrMo,符合標(biāo)準(zhǔn)要求。

分析與討論

斷裂螺栓的橫向組織、縱向組織均顯粗大,為粗大回火索氏體,極大地降低材料的斷裂抗力和韌性。

該批螺栓存在組織粗大,使螺栓強(qiáng)度和塑性降低,脆性增加,在正常的裝配應(yīng)力作用下發(fā)生脆性斷裂。

組織粗大的原因是由于過熱,該批螺栓因熱處理工藝不當(dāng),溫度過高所造成。

該批螺栓熱處理工藝不當(dāng),溫度過高,造成螺栓過熱,組織粗大,使螺栓強(qiáng)度和塑性降低,脆性增加,在裝配應(yīng)力作用下螺栓發(fā)生脆性斷裂。

結(jié)論與啟示

(1)螺栓過熱、組織粗大,在裝配應(yīng)力作用下發(fā)生脆性斷裂。

(2)由于該批螺栓熱處理工藝不當(dāng),溫度過高,造成螺栓過熱,組織粗大。

(3)螺栓熱處理時(shí)要防止溫度過高,避免螺栓過熱、造成組織粗大。

微信關(guān)注圖

關(guān)閉
99精品国产综合久久久久五月天| 欧美牲交a欧美牲交| 后入内射无码人妻一区| 精品一区二区三区免费视频| 亚洲国产精品无码久久98| 精品欧美一区二区在线观看| 国产av无码国产av毛片| 女人脱精光让人桶爽了| 六十路垂乳熟年交尾| 少妇与大狼拘作爱| 3d动漫精品啪啪一区二区免费| 国产精品视频一区二区| av无码国产精品午夜a片| 国产成人精品视频一区二区不卡| 欧美人与动牲交片免费| 成年女人午夜毛片免费视频| 名门嫡姝-213大h慎入| 久久久久久久99精品国产片| 国精产品一区一区三区有限在线| 精品人妻无码一区二区三区| 久久久久亚洲av无码永不| 又白又大的奶头a片免费| 欧美性生交18xxxxx无码| 肉大捧一进一出免费视频| 欧美日韩一区二区| 高撅红肿h羞耻罚老师受学生攻| 斗罗玉转漫画1—37免费漫画| 16表妺好紧没带套经过| 国产av无码专区亚洲av桃花庵| 亚洲精品久久久久无码精品| 人妻精油按摩bd高清中文字幕| 浪荡人妻(共32部分)| a片免费| 一区二区三区精华液| 亚洲 欧洲 日产| 欧美性大战久久久久xxx| 7777色鬼xxxx欧美色妇| 欧美日韩在线视频| 精品九九人人做人人爱| 亚洲成av人在线视| a级国产乱理论片在线观看|
